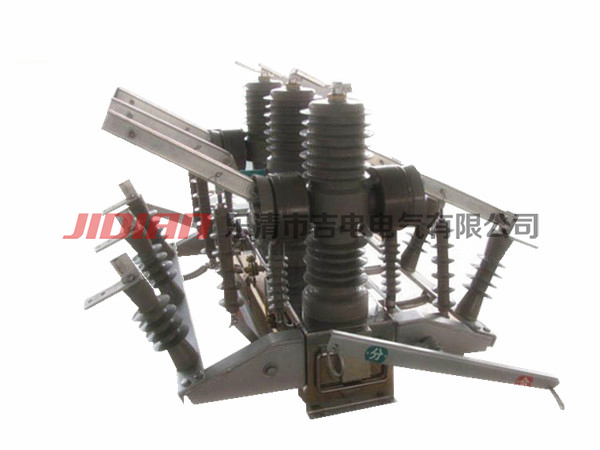

ZW32手動雙電源轉換真空斷路器
ZW32-12型手動雙電源產品概述：
- 根據我國電力發展與廣大用戶的需求，提出了不停電或最少停電的方案，保證提高供用電的可靠性，本產品廣泛用于礦山、冶金、石油、化工、鐵路、通信、機械、建筑、軍事、航天、金融、制造業、自動化產業、事業機關等領域做10KV電網多路供電自動切換之用。
樂清市吉電電氣有限公司專門研發生產此產品，選用于我國電網上運行最多，也是年限最久的高可靠性10KV戶外高壓真空斷路器上進行了二次開發，利用一臺真空斷路器與三工位隔離開關進行兩路電源切換使用。 - 使用環境條件
- 周圍空氣溫度：上限+40℃，下限-30℃。
- 海拔不超過3000M；（若海拔增高可相應增加絕緣強度或加裝設備）
- 風壓不超過700Pa（相當于風速34m/s）
- 振幅：無經常性劇
- 污染等級：III
- 技術參數
3.1.1斷路器主要技術參數見表1
序號 |
名稱 |
單位 |
數據 |
|||
1 |
額定電壓 |
KV | 10 |
|||
2 |
最高工作電壓 |
12 |
||||
3 |
額定絕緣水平 |
1min工頻耐壓 |
干試 |
42 |
||
濕試 |
34 |
|||||
雷電沖擊耐壓（峰值） |
75 |
|||||
4 |
額定電流 |
A |
630 |
|||
5 |
額定短路開斷電流 |
KA |
12.5/16/20 |
|||
6 |
額定電容器組開斷電流 |
A |
400/630 |
|||
7 |
額定操作順序 |
|
O--0.3s--CO--180s--CO |
|||
8 |
額定短路開斷電流開斷次數 |
次 |
30 |
|||
9 |
額定短路關合電流（峰值） |
KA |
50 |
|||
10 |
額定峰值耐受電流 |
|||||
11 |
額定短時耐受電流 |
12.5/16/20 |
||||
12 |
額定短路持續時間 |
S |
4 |
|||
13 |
全開斷時間 |
ms |
≤100 |
|||
分閘時間 |
最高操作電壓 |
15~50 |
||||
額定操作電壓 |
15~50 |
|||||
最低操作電壓 |
30~60 |
|||||
合閘時間 |
|
25~50 |
||||
14 |
機械壽命 |
次 |
10000 |
|||
15 |
額定操作電壓 |
V |
DC，AC：110，220 |
|||
16 |
操作機構 |
A |
彈簧機構 |
|||
17 |
動觸頭允許磨損厚度 |
mm |
3 |
|||
18 |
重量 |
kg |
152（182帶隔離） |
|||
19 |
儲能電機額定輸入功率 |
|
≤250 |
|||
20 |
過流脫扣器 |
額定電流 |
A |
5 |
||
脫扣準確度 |
％ |
±10 |
||||
3.1.2斷路器裝配調整后達到的數據見表2
序號 |
名稱 |
單位 |
數據 |
1 |
觸頭開距 |
mm |
9±1 |
2 |
觸頭超行距 |
2±0.5 |
|
3 |
平均分閘速度 |
M/s |
1.0±0.2 |
4 |
平均合閘速度 |
0.6±0.2 |
|
5 |
觸頭合閘彈跳時間 |
ms |
≤2 |
6 |
三相分閘同期性時差 |
≤2 |
|
7 |
每相回路直流電阻（不含電流互感器） |
μΩ |
≤80 |
≤120帶隔離開關 |
|||
8 |
觸頭允許磨損厚度 |
mm |
3 |
9 |
重量 |
kg |
手動機構：80 |
電動機構：82 |
3.2組合斷路器技術參數
3.2.1組合斷路器主要技術參數見表3
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
4S熱穩定電流（有效值） |
KA |
12.5/16/20 |
|
4 |
動穩定電流（峰值） |
KA |
31.5/40/50 |
|
5 |
1min工頻耐壓 |
干試 |
KV |
42 |
濕試 |
34 |
|||
6 |
雷電沖擊耐壓（峰值） |
75 |
||
3.2.2組合斷路器裝配調整后的技術參數見表4
| 序號 | 名稱 |
單位 |
數據 |
3 |
斷口開距 |
mm |
≥200 |
4 |
導電部分對地距離 |
≥160 |
|
5 |
觸倒剛合位置偏斜 |
≤2 |
|
6 |
三相分閘同期性時差 |
ms |
≤2 |
7 |
每相回路電阻 |
μΩ |
≤120 |
