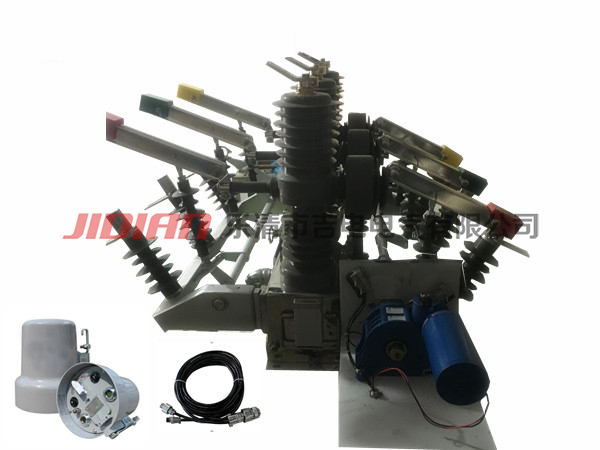

ZW32-12Q全自動雙電源切換真空斷路器
ZW32-12Q全自動型雙電源切換開關產品概述：
根據我國電力發展與廣大用戶的需求，提出了不停電或最少停電的方案，保證提高供用電的可靠性，本產品廣泛用于礦山、冶金、石油、化工、鐵路、通信、機械、建筑、軍事、航天、金融、制造業、自動化產業、事業機關等領域做10KV電網多路供電自動切換之用。
樂清市吉電電氣有限公司專門研發生產此產品，選用于我國電網上運行最多，也是年限最久的高可靠性10KV戶外高壓真空斷路器上進行了二次開發，利用一臺真空斷路器與三工位自動隔離開關通過光電傳感器采樣，把斷路器中電流電壓信號提供給智能控制器，運算判斷后實現全自動互投。
高壓智能雙電源全自動投切功能：
采其A進線或B進線線路上的電壓、判斷斷路器與自動隔離開關的狀態，進行自動投切；本裝置具有過電流保護；檢測負荷端的運行電流，實現定時限過流和速斷保護，一次重合閘及閉鎖功能，具有來電延時合閘，可設定優先供電功能，當設定為主的電源側恢復供電后可自動投切至該側供電，進線線路無電壓真空斷路器自動跳閘，自動隔離開關不改方向，等下次任意側先供電時它會自動的轉向那側，真空斷路會自動合閘，也可以檢修手動分閘，開關閉鎖。自動隔離開關停止在居中，能確保用電的安全性。
ZW32-12Q全自動型雙電源切換開關使用環境：
◆ 周圍空氣溫度：上限+40℃，下限-40℃；
◆ 海拔：普通型不大于2000mm，高原型不大于3500mm；
◆ 風壓：不超過700pa（相當于風速34m/s）；
◆ 覆冰厚度：10mm；
◆ 地震烈度：不超過8度；
ZW32-12Q全自動型雙電源切換開關技術參數：
斷路器的額定參數
|
序號 |
名稱 |
單位 |
數據 |
||
|
1 |
額定電壓 |
KV |
12 |
||
|
2 |
額定絕緣水平（海拔2000m） |
1min工頻耐壓 |
干試 |
KV |
42 |
|
濕試（對地外絕緣） |
34 |
||||
|
雷電沖擊耐壓（峰值） |
75 |
||||
|
3 |
額定電流 |
A |
630、1000、1250 |
||
|
4 |
額定頻率 |
HZ |
50 |
||
|
5 |
額定短路開斷電流 |
KA |
12.5、16、20、25 |
||
|
6 |
額定操作順序 |
|
分-03s-合分-180s-合分 |
||
|
7 |
額定短路開斷電流開斷次數 |
次 |
30 |
||
|
8 |
額定短路關合電流（峰值） |
KA |
31.5、16、20、25 |
||
|
9 |
額定峰值耐受電流 |
||||
|
10 |
額定短時耐受電流 |
12.5、16、20、25 |
|||
|
11 |
全開斷時間 |
S |
<0.125 |
||
|
12 |
額定短路電流持續時間 |
5 |
|||
|
13 |
機械壽命 |
次 |
10000 |
||
|
14 |
額定操作電壓 |
V |
交流或直流220 |
||
|
15 |
過電流脫扣器額定電流 |
A |
5 |
||
表2
|
序號 |
項目 |
單位 |
數據 |
|
|
1 |
觸頭開距 |
Mm |
9±1 |
|
|
2 |
觸頭超航程 |
3±1 |
||
|
3 |
平均分閘速度 |
m/s |
1.0±0.3 |
|
|
4 |
平均合閘速度 |
m/s |
1.0±0.25 |
|
|
5 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
|
6 |
三相分閘同期性 |
≤2 |
||
|
7 |
合閘時間 |
s |
≤0.1 |
|
|
8 |
分閘時間 （分勵脫扣） |
最高額定操作電壓 |
≤0.06 |
|
|
最低操作電壓 |
≤0.1 |
|||
|
9 |
每相回路直流電阻 |
μΩ |
≤200 |
|
|
10 |
相間中心距離（從滅弧室端部測量） |
mm |
260±2.0 |
|
|
11 |
動靜觸頭允許磨損累計厚度 |
3 |
||
|
12 |
合閘狀態額定觸頭彈簧壓力 |
N |
1800±200 2000±200 |
|
操作機構主要技術參數
|
型號 |
YZJ66-A |
ZYJ66-A |
|
額定工作電壓（V） |
≌110 |
≌220 |
|
額定電動率（W）≤ |
70 |
|
|
正常工作電壓范圍 |
85％～110％額定工作電壓 |
|
|
額定工作電流(A) |
0.7 |
|
|
額定工作電壓下儲能時間< |
10 |
|
手力儲能操作力采用機構所配儲能手柄時******操作力小25kgf。
|
額定工作電壓（V） |
～110 |
~220 |
-110 |
-220 |
|
額定工作電流（A） |
<4.5 |
<2.9 |
5.85 |
2.8 |
|
額定電動率（VA） |
85％～110％額定工作電壓 |
|||
|
20℃時線圈電阻（Ω） |
約8.7 |
約27 |
約18.8 |
約78 |
過電流脫扣電磁鐵：過電流脫扣器由電流互感器供電，過電流脫扣器額定電流為5A。
分閘電磁鐵：采用螺線管式電磁鐵
|
額定工作電壓（V） |
~110 |
~220 |
-110 |
-220 |
|||
|
額定工作電流（A） |
<2.2 |
<2.3 |
2.5 |
1.3 |
|||
|
額定電動率（VA） |
<115 |
<107 |
135 |
123 |
|||
|
正常工作電壓范圍 |
65％～120％額定工作電壓。約30％及以下額定電壓時不得分閘 |
||||||
|
20℃時線圈電阻 |
約7.3 |
約39 |
約43.5 |
約170 |
|||
電流互感器的變比：根據用戶需要可安裝50/5、75/5、100/5、150/5、200/5、400/5及630/5（每只CT最多為4抽頭變比的CT）；標準配置2只，最多可配置6只。
浪涌電流保護器過流延時時間：根據用戶需求可調成200ms、400ms、600ms、800ms、1200ms或3s，用戶自己調整，調整方法見6.2.7
電壓互感器采用JDZ-10系列：等級0.2級容量15VA、0.5級容量30VA或P級300VA，變比10000/220/110V（根據用戶需求確定）。外置電壓互感器采用JDZW-10
|
額定電壓 |
準確級次下的相應容量（VA） |
電次繞組極限容量（VA） |
工頻耐壓 (有效值KV) |
污穢等級 |
|||||
|
一次（KV） |
二次（V） |
0.2 |
0.5 |
3 |
|||||
|
10 |
100 220 |
15 |
30 |
300 |
500 |
42 |
Ⅲ |
||
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定電流 |
A |
1250 |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
額定峰值耐受電流 |
KA |
63 |
|
5 |
額定短時耐受電流 |
KA |
25 |
|
6 |
額定短路持續時間 |
S |
4 |
|
7 |
機械壽命 |
次 |
2000 |
|
8 |
觸刀片剛合同期性 |
Mm |
≤3 |
|
9 |
觸刀片剛合偏斜 |
≤2 |
|
|
10 |
隔離開關斷口距離 |
≥200 |
|
|
11 |
隔離開關操作力距 |
N.m |
≤200 |
|
12 |
觸刀片彈簧壓力 |
N |
220±22 |
ZW32-12Q全自動型雙電源切換開關工作原理：
該產品由斷路器本體及操作機構兩部分組成。（配隔離開關方案由斷路器本體、操動機構及隔離開關三部分組成）。
斷路器本體部分由導電回路、絕緣系統、密封件及殼 體組成。整個導電回路由進出線導電桿、進出線絕緣支座、導電夾、軟連結與真空滅弧室連接而成。
產品采用瓷套、戶外環氧樹脂或硅橡膠進線套管，帶電體之間及對地距離均大于190mm。殼體密封，內部采用復合絕緣結構，具有抗凝露、抗污穢的特點，絕緣水平高。產品內部可裝設電壓互感器一個或兩個（根據用戶需求確定），提供操作電源用。其整體結構為三相共箱式。
樂清市吉電電氣有限公司斷路器配雙隔離開關
斷路器可帶隔離開關，形成明顯的可見斷口。隔離開關有隔離刀閘、靜觸頭、絕緣支架、安裝支架、操作系統等部件組成。斷路器與隔離開關之間有可靠的防污操作的聯鎖裝置。
手動彈簧操動機構，具有手動儲能、手動分合、過流保護功能。
電動彈簧操動機構，具有電動儲能、分合功能，同時具有手動儲能，手動分合，過流保護功能。整個結構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統、輔助開關及儲能指示等部件組成。
工作原理：真空斷路器利用高真空中電流流過零點時等離子體迅速擴散熄滅電弧的原理，完成分?jǐn)嚯娏鞯娜蝿?wù)。
