LW36-40.5戶外六氟化硫斷路器
LW36-40.5戶外35KV高壓六氟化硫斷路器

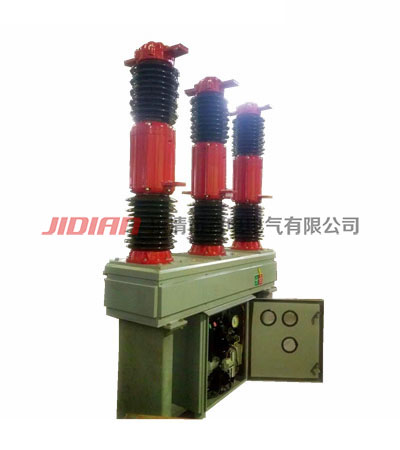

LW36-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器(以下簡稱斷路器)是一種以SF6氣體為滅弧和絕緣介質的戶外安裝、三相、交流
40.5kv級高壓輸變電系統的控制和保護設備?？捎脕?lái)分、合額定電流和故障電流，投、切電容組、轉換線路，尤其適合頻繁操作，也可作為聯絡斷路器使用。
本斷路器符合IEC《高壓交流斷路器》和GB1984《高壓交流斷路器》的要求。
相對濕度：日平均相對濕度≤90%；月平均相對濕度≤95%。
海拔：正常使用條件海拔不超過1000m(簡稱平原型)； 特殊使用條件海拔不超過3000m(簡稱高原型)；
風速不超過34m/s (相應于圓柱表面上的700Pa)；
地震烈度不超過 8 度 (水平加速度 0.25g，垂直加速度0.125g)；
空氣污穢程度：Ⅳ級；最小公稱爬電比距：31mm/kV。
序號
項目
單位
參數
1
額定電壓
KV
40.5
2
額定絕緣水平**
雷電沖擊耐壓(峰值)
185/215*
工頻耐壓1min(有效值)
95/119*
3
額定電流
A
1600
3150
4
額定電容器組開斷電流
400
5
額定頻率
Hz
50
6
額定短路開斷電流
KA
25
31.5
7
額定峰值耐受電流
63
80
8
額定短時耐受電流
25
31.5
9
額定失步開斷電流
6.3
7.9
10
額定短路關合電流
63
80
11
額定短路開斷電流開斷次數
次
25
20
12
機械壽命
5000
13
額定操作順序
O-0.3s-CO-180s-CO
14
分閘時間(額定操作電壓時)
s
≤0.06
15
合閘時間(額定操作電壓時)
≤0.1
16
額定短路持續時間
4
17
金屬短接時間
≥0.12
18
全開斷時間
≤0.078
19
六氟化硫氣體額定壓力(20℃時表壓)
Mpa
0.45
20
六氟化硫氣體補氣壓力(20℃時表壓)
0.42
21
六氟化硫氣體閉鎖壓力(20℃時表壓)
0.4
22
漏氣率
%/年
≤1
23
六氟化硫氣體水份含量(20℃時表壓)
ppm(V/V)
交接驗收值 ≤150
24
運行值≤300
25
重量
斷路器本體
帶CT
kg
1000
不帶CT
800
六氟化硫氣體
5
為斷口間耐壓
當產品為高原型產品時，是指在海拔3000m的額定絕緣水平值
