RWJ-35,RW10.RXWO-35戶外高壓限流熔斷器
35KV高壓限流熔斷器概述:

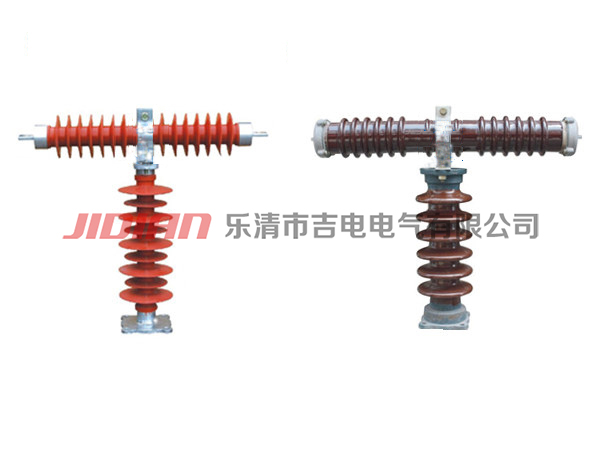

RXW0—35系列為樂清市吉電電氣有限公司研發的戶外高壓限流熔斷器，適用于交流50Hz，額定電壓為35kV 的戶外配電系統中，其額定電流為0.5A的產品作電壓互感器的過載和短路保護用，其額定電流為（2～7.5)A的產品作電力變壓器或其它電力設備的過載和短路保護用。
35KV高壓限流熔斷器產品型號及含義:
R X W 0-35/□
│││││ └—額定電流A
││││└—— 額定電壓kV
│││└——— 設計序號器
││└———— 戶外
│└————— 限流
└—————— 熔斷
35KV高壓限流熔斷器使用環境條件:
1.周圍空氣溫度不超過+40℃，不低于-40℃，日平均溫度不超過+35℃
2.海拔不超過l000m .
3.風速不超過34m/s （相當于圓柱表面的700Pa)
4.無嚴重污穢、化學腐蝕、易燃、易爆及劇烈振動的場所。
35KV高壓限流熔斷器主要技術參數:
|
型號 |
額定電壓 |
額定電流 |
斷流容量(三相) |
熔斷電流 |
切斷******短路電流限流值 |
過電壓倍數不超過 |
重量kg |
備注 |
|
RXWO35/0.5 |
35KV |
0.2,0.5,1 |
1000 |
0.6-1.8 |
16 |
2.5倍工作電壓 |
26 |
吉電電氣保護電壓互感器用 |
|
RXW0-35/2 |
2 |
200 |
3-4 |
14 |
吉電電氣電力設備保護電力線路用 |
|||
|
RXW0-35/3 |
3 |
200 |
4.5-6 |
14 |
||||
|
RXW0-35/5 |
5 |
200 |
8-10 |
14 |
||||
|
RXW035/7.5 |
7.5 |
200 |
1-15 |
14 |
||||
|
RXW0-35/10 |
10 |
200 |
15-0 |
14 |

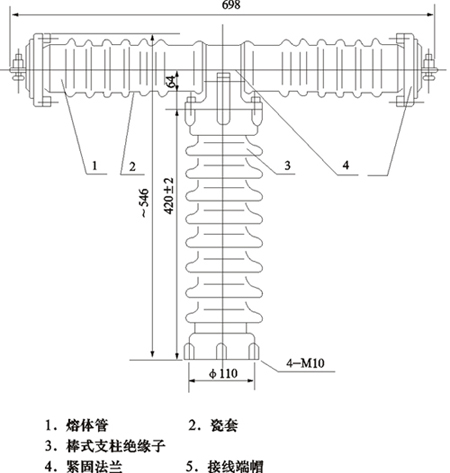

35KV高壓限流熔斷器安裝尺寸:
